PM-127动态功率计

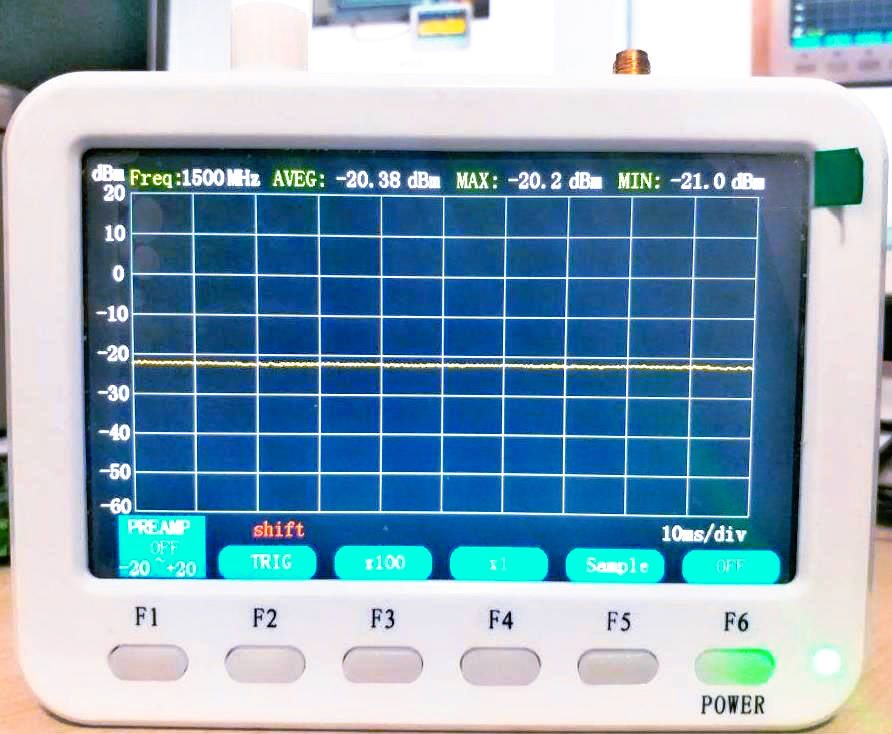

扫描时间可控功能:可调的扫描时间,其中动态功率计横坐标扫描时间分为10ms/div,50ms/div,0.1s/div,0.5s/div四个档位,可以通过按F5键来进行转换;
前端放大功能:动态功率计内置了前放功能,通过F1键可以打开前放,可以检测小到-60dBm大小的信号;
多参数显示功能:动态功率计可以显示扫描一屏后的平均功率值、功率范围值,用户可以根据需求采集所需的信息。

・ CIT®品牌自主研发,质量保障,售后无忧 ・

索取报价 >
  • PM-127手持动态功率计

    仪器概述

    PM-127射频功率计是用来测量发射机射频输出功率的仪器,简称功率计,功率计被测信号的形式分为连续波功率计和脉冲功率计。而本产品既可以测试连续波功率,也可以测试波动功率。 本功率计体积小便于携带;能够测显示动态功率波形;测试动态范围达到-60dBm~+20dBm;具有Max、平均值、Min三个测量结果参数指标,方便有效的解决复杂波形及幅度测量的问题;降低了对昂贵测试设备的依赖,适合运用于各种无线射频的研发、外场和产线测试。

    应用范围

    应用于无线电台、物联网、专网基站和终端、雷达等领域。

    功能特性

    扫描时间可控功能:可调的扫描时间,其中动态功率计横坐标扫描时间分为10ms/div,50ms/div,0.1s/div,0.5s/div四个档位,可以通过按F5键来进行转换;

    前端放大功能:动态功率计内置了前放功能,通过F1键可以打开前放,Min可以检测到-60dBm大小的信号;

    多参数显示功能:动态功率计可以显示扫描一屏后的平均功率值、Min功率值和Max功率值,用户可以根据需求采集所需的信息。



    技术文档 下载(PDF文件): · 用户手册.pdf · 产品手册或选型指南.pdf

    型号与主要参数

    PM-127手持动态功率计

    技术指标

    参数

    型号

    PM-127

    频率范围(MHz

    60~3000MHz

    带内不平坦度

    1dB(校准后)

    幅度精度

    +/-0.5dBm

    1s刷屏次数

    10/2/1/0.2

    液晶分辨率

    TFT 800×480

    液晶尺寸

    5寸

    射频接口

    SMA-K

    内置RTC时钟

    支持

    电池容量

    3300mAh(典型)

    电池类型

    松下18650锂电池

    充电时间

    4~5小时

    充电接口

    Micro USB接口

    电池续航时间

    9小时

    外形尺寸

    135*101*30mm(不包含旋钮及天线高度)

    工作温度

    -20~45度

    存储温度

    -20~70度

    信号测量范围

    -60~ +20dBm(大信号加衰减器进入)


    订货信息

    PM-127系列手持动态功率计

    配置

    描述

    订货号

    主机

    60~3000MHz

    PM-127

    标配

    用户手册,射频线,适配器,数据线,SMA保护头

    备注

    AT:AT功能(可用电脑控制仪器,方便二次开发使用,支持AT命令)
