OCXO 恒温晶振模块 10MHz/13MHz频率可选

· 频率可选:10MHz/13MHz;
· 输出波形:正弦波和方波;

・ CIT®品牌自主研发,质量保障,售后无忧 ・

索取报价 >

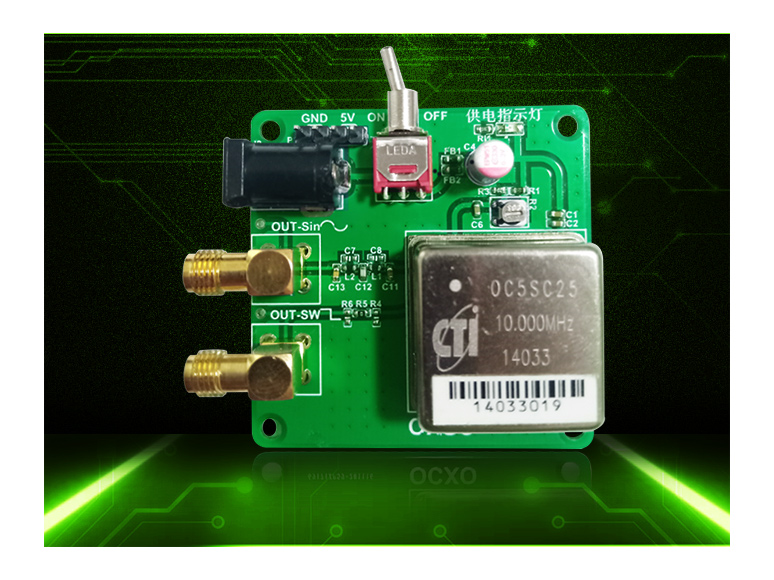

  • 10MHz恒温晶振模块

    恒温晶振模块

    恒温晶体振荡器简称为恒温晶振,英文简称为OCXO(Oven Controlled Crystal Oscillator)。恒温晶振采用了恒温槽技术,将晶体置于恒温槽内,通过负反馈设置恒温工作点,使槽体保持恒温状态,在正常温度范围内不受外界温度影响,达到稳定输出频率的效果。



    应用范围

    主要用于各类型的精密设备,如:

    射频与电子仪器、医疗设备、基站、交换机、SDH传输设备、勘探设备、GPS接收机、专用电台、数字电视及军工设备等领域。



    功能特性

    ·  频率可选:10MHz/13MHz;

    ·  输出波形:正弦波和方波;

    10MHz方波波形

    10MHz正弦波(有直流偏置)



    13MHz正弦波(有直流偏置)



    10MHz恒温晶振模块输出测试



    13MHz恒温晶振模块输出测试





    产品文档 下载(PDF文件): · 用户手册.pdf · 产品手册或选型指南.pdf

    型号与主要参数



    模块类型

    10MHz模块

    PCB尺寸

    50mm×50mm

    输入电压

    DC5V

    输出波形

    正弦波、方波

    启动电流

    560mA

    稳定电流

    300mA

    输出频率

    10MHz

    相对偏差

    0.1ppm

    正弦波输出

    Vpp=(3.3  5V)

    方波输出

    3.3V(LVTTL电平)

    注:

    1)对不同的5V直流电源,由于电压误差,输出频率可能有微弱偏差,可通过调节(频率微调电阻),对信号频率进行微调。

    2)直流电压的纹波应该尽量小,比如低于10mVpp,以降低频率偏差。

    订货信息

    OCXO系列 恒温晶振模块



    描述

    订货号

    主机

    10MHz恒温晶振模块

    OCXO-10

    13MHz恒温晶振模块

    OCXO-13

  • OCXO系列:
    OCXO-10;OCXO-13
