SG系列手持射频信号源/无线信号发生器 18M-6G/7.2GHz

• 5英寸大显示屏、小巧便携易操作,内置锂电池续航9小时,
• 信号频率范围:25MHz~3GHz,18 MHz ~ 6GHz/7.2GHz;
• 功率动态范围:-41.5dBm ~15dBm;-45dBm ~ 13dBm;
• 单频点输出,信号频率与信号功率可调;
• PRO版本支持:频率扫描、功率扫描、跳频输出、脉冲输出;
• 可选配串口通信功能;
• 全频功率高精度校准(出厂自动校准)

・ CIT®品牌自主研发,质量保障,售后无忧 ・

索取报价 >
  •

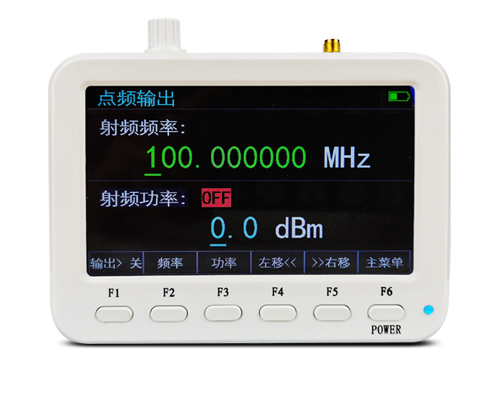

    SG系列 手持式射频信号源

    仪器概述

    SG系列便携式射频信号源(无线信号发生器),信号频率范围25MHz~3GHz、18M-6G/7.2GHz,功率动态范围-41.5dBm ~15dBm(参考值)、-45dBm ~ 13dBm(超过此范围也能设置,精度下降)。



    应用范围

    此款射频信号源频率和功率可调,广泛应用于研发调试-做为本振、接收机带内测试-接收机灵敏度、接收机带外测试-通道选择性、接收机带外测试–IMD、放大器非线性测试、激励-响应测试、EMI测试、射频放大器、射频增益模块、射频开关、射频滤波器、混频器、衰减器、双工器、线路衰减、天线测量、及干扰测试等相关测试,也可用于无线通信与射频电路研发。



    功能特性

    1)SG-6000功能特性

    此款射频信号源支持全频段频率可调,步进1Hz;功率可调,步进0.1dBm

    主要特点

    •    频率范围:18 MHz ~ 6 GHz/7.2 GHz;

    •    功率范围:-45 dBm ~ +13 dBm;(超过此范围也能设置,精度下降) ;

    •    功率步进:0.1dBm ;

    •    尺寸小、重量轻,方便携带;

    •    大容量锂电池,支持5V充电宝外供电;

    •    PRO版本支持:频率扫描、功率扫描、跳频输出、脉冲输出;

    •    可选配串口通信功能;

    •    全频功率高精度校准(出厂自动校准)。

    2)SG-3000PRO功能特性

    单频点输出:信号频率,25MHz~3GHz;信号功率, -41.5dBm ~ 15dBm(参考值);(信号频率与信号功率可调)

    扫频输出:100ms/1s/10s 间隔,起始频率、停止频率、步进频率、发射功率可调;

    跳频输出:100ms/1s/10s 间隔,起始频率、停止频率、发射功率可调;

    斜坡输出:100ms/1s/10s 间隔,起始频率、起始功率、结束功率可调;

    脉冲输出:脉冲时间(可调时间为2000us起),起始频率、脉冲宽度、发射功率可调(频率可调持续时间为20us起);

    扫频输出:100ms/1s/10s 间隔,起始频率、停止频率、步进频率、发射功率可调。



    *版本说明:带AT后缀版本,表示仪器可通过PC的USB口(送一个USB转TTL串口模块测试)远程控制仪器和抓取频谱数据;仪器内部输出是TTL电平的串口(参考AT手册,波特率等都可设置)。

    技术文档 下载(PDF文件): SG6G用户手册.pdf · SG3GPRO用户手册.pdf · 编程手册.pdf

    型号与主要参数

    SG系列 手持式射频信号源

    参数

    描述

    型号

    SG6000

    SG6000PRO

    SG7200

    SG7200PRO

    功能

    点频输出

     频率扫描

    -

    -

    功率扫描

    -

    -

    跳频输出

    -

    -

    脉冲输出

    -

    -

     串口通信

    可选

    可选

    频率

    频率范围

    18 MHz6 GHz

    18 MHz7.2 GHz

    分辨率

    1 Hz(典型值)



    低于0.5 ppm

    相噪

    -102.3dBc/Hz@1kHz

    谐波

    -20dBc Typ

    功率

    功率范围

    -45dBm~+13dBm

    分辨率

    0.1 dBm



    保证精度:±1 dBm10MHz3GHz典型值±0.3 dBm3 GHz以上典型值± 0.5 dBm

    显示

    类型

    TFT LCD

    分辨率

    800×480px

    尺寸

    5

    电源

    电池容量

    4800mAh(典型)

    电池类型

    2170锂电池

    充电时间

    23小时

    电池续航时间

    45小时

    充电电压及电流

    电压:5V;电流:2A (请正确使用适配器,以防损坏仪器)

    尺寸

    外形尺寸

    135mm*101mm*30mm

    环境

    工作温度

    -2045

    存储温度

    -2070

    接口

    射频接口

    SMA-K型(外螺内孔)

    输入阻抗:50

    充电接口

    Micro USB接口

    配件

    2.4G全向天线

    一根(频率范围:2.42.5GHz

    5V电源适配器

    一个

    用户手册

    一份

    纸质包装盒

    一套

    充电线

    Micro-usb充电线一条





    SG-3000Pro手持式射频信号源

    SG-3000Pro手持式射频信号源

    参数

    参数描述

    型号

    SG3000Pro

    频率范围

    25MHz~3GHz

    频率分辨率

    ≥ 3Hz (参考值)

    功率范围

    -41.5dBm~15dBm (参考值)

    功率分辨率

    ≥ 1dBm(参考值)

    扫描方式

    步进扫描(等间隔的频率步进)

    扫描模式

    连续

    扫描范围

    25MHz~3GHz

    步进变化

    线性

    频率步进

    1kHz起

    驻留时间

    100ms、1s、10s

    液晶分辨率

    TFT800×480

    液晶尺寸

    5寸

    电池容量

    4800mAh(典型)

    电池类型

    松下21700锂电池

    充电时间

    4~5小时

    电池续航时间

    2~3小时

    工作温度

    -20~45度

    存储温度

    -20~70度

    射频接口

    SMA-K

    内置RTC时钟

    支持

    充电接口

    Micro USB接口

    外形尺寸

    135*101*30mm(不包含旋钮及天线高度)


    订货信息

    SG系列手持式射频信号源

     置

     述

    订货号

    主机

    25MHz~3GHz

    SG-3000Pro、SG-3000PRO-AT

    18MHz~6GHz SG-6000、SG-6000-AT、SG-6000PRO
    18MHz~7.2GHz SG-7200、SG-7200-AT、SG-7200PRO

    标配

    用户手册,天线,适配器,数据线,SMA保护头

    备注

    AT:AT功能(可用电脑控制仪器,方便二次开发使用,支持AT命令)

  • SG系列:
    SG-3000Pro;SG3000PRO-AT;SG-6000;SG-6000-AT;SG-6000-PRO;SG-7200;SG-7200-AT;SG-7200-PRO
