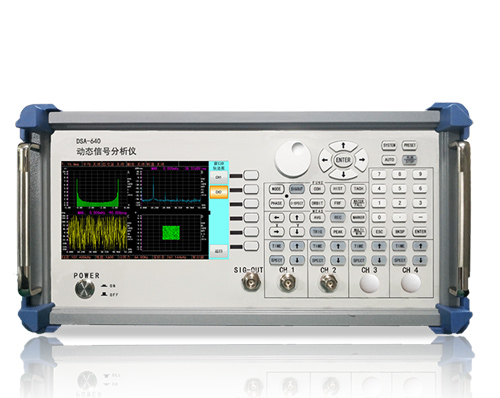

DSA640动态信号分析仪 可直接代替安捷伦35670A 低频频谱分析仪

可直接代替安捷伦35670A
· 频率范围:DC ~ 102.4kHz;
· 采 样 率:262kHz高速并行采样;
· 多 功 能:FFT,RTA,激励控制和同步分析;
· 基础功能:时域波形 、功率谱 、频率响应函数、任意波形信号源、激励与校准源;
· 宽动态范围:具有24位A/D精密前端单元,可实现超过125dB的宽动态范围(同一增益档),宽动态范围体现的高灵敏度, 可以更精密的测量和数据记录;
· 输入通道隔离:所有信号输入通道都是独立的;
· 快速交互操作:功能按键丰富,按键LED指示灯;
· 静   音:采用无风扇结构;

・ CIT®品牌自主研发,质量保障,售后无忧 ・

索取报价 >
  • DSA-640系列 动态信号分析仪

    仪器概述

    动态信号分析仪是噪声和振动分析、模态分析以及声学测试的 主要测试仪。动态信号分析仪有机整合了任意信号产生、信号精密采集、信号多域分析和处理等多种功能,能在时域、频域、相关域上分析多通道被测电信号的物理特征。 DSA-640系列为动态信号分析仪,测量分析时无需其他电脑辅助,通过本机的功能按键即可完成所有设置和分析。


    应用范围

    应用于航空航天、船舶、汽车、环境和生物医疗等领域,典型的纵向领域有伺服系统、控制系统、声学测试、振动测试、微弱信号采集、传感器分析、模态分析和机械诊断等。

    功能特性

    多功能:FFT,RTA,激励控制和同步分析;

    静 音:采用无风扇结构;

    基础功能:时域波形 、功率谱 、频率响应函数、任意波形信号源、激励与校准源;

    宽动态范围:具有24位A/D精密前端单元,可实现超过125dB的宽动态范围(同一增益档),宽动态范围体现的高灵敏度, 可以更精密的测量和数据记录;

    输入通道隔离:所有信号输入通道都是独立的;

    快速交互操作:功能按键丰富,按键LED指示灯;



    产品资料: · 产品单页.pdf · 用户手册.pdf · 数据手册.pdf · 产品手册或选型指南.pdf



    型号与主要参数



    参数

    型号

    产品型号

    DSA-642:  2通道

    DSA644:  4通道

    输入单元

    输入信号插座

    BNC(C02型)

    输入方式

    单端或差分

    通道独立

    所有信号输入通道独立

    输入阻抗

    1MΩ±0.5%,小于100pF

    信号耦合

    DC或AC(0.6Hz3dB±10%)

    传感器电源(IEPE)

    由输入信号插座(BNC)供传感器恒流+24V/4mA(电流可编程)

    最高采样率

    262kHz高速并行采样

    绝对Max输入电压

    AC 42Vpk(84Vpp)(50Hz)

    输入电压量程

    -60dBVrms~+28dBVrms

    输入电平显示

    信号过载,红色LED点亮

    频率范围

    DC ~ 102.4kHz

    A/D转换

    24位

    动态范围

    125dB以上(FFT分析:1600线,扫宽:12.8kHz,平均次数:64)

    幅度平坦度

     ±0.02dB(满量程)

    高次谐波失真

    <-80 dBc

    满量程精度

    ±0.01dB(FFT:1kHz)

    幅度线性度

    ±0.1%(满量程)

    通道间串扰

    小于-142dB(典型值)

    通道间增益精度

    ±0.02dB

    通道间相位精度

    ±0.1 deg(256Hz,102.4kHz扫宽)

    外部采样输入

    输入信号插座

    BNC(C02型)

    输入电压范围

    ±30Vpk

    输入阻抗

    30kΩ

    信号耦合

    AC/DC

    检测电平

    -15V~+15V

    检测沿

    +(上升沿)或-(下降沿)

    输入频率范围

    0~400kHz

    外部触发输入

    输入信号插座

    BNC(C02型)

    输入电压范围

    ±30Vpk

    输入阻抗

    30kΩ

    输入耦合

    AC/DC

    检测电平

    -15V~+15V

    检测沿

    +(上升沿)或-(下降沿)

    输入频率范围

    0~400kHz

    分析单元

    频率分析量程

    97.7mHz ~ 102.4kHz

    频率精度

    ±0.001%(±10ppm)

    采样频率

    分析量程的2.56倍频率 (内部采样时钟的频率)

    采样点数/分析点数

    采样点数

    分析点数

    256

    100

    512

    200

    1024

    400

    2048

    800

    4096

    1600

    窗口功能

    矩形,汉宁,平顶

    FFT实时解析能力

    102.4kHz/(2通道/4通道)(内部采样:帧长4096点以下时)

    平均功能

    平均设置次数

    1~10000次

    次数平均停止平均

    时域

    求和平均/指数平均/时间同步平均

    频域

    求和平均/指数平均/峰值保持/时间同步平均

    幅度域

    求和平均

    触发功能

    触发功能开启,按键背光灯呈现绿色LED(TRIG)

    触发电平

    -15V~+15V(电压量程)

    可通过振幅单位进行触发值设定。

    触发点位

    ±8191

    触发模式

    连续/单次

    触发信号

    CH1~CH4/外部触发信号

    检测沿

    /-/±

    FFT运算

    32位浮点

    多域分析
    与统计

    时域

    时间波形,自相关函数,互相关函数,轨迹图

    幅度域

    幅度概率密度函数,幅度概率分布函数,直方图

    频域

    功率谱,线性谱,傅里叶谱,互谱,相位谱,频率响应函数,相干函数

    计算功能(时域统计)

    平均值,有效值,Max值

    通信接口

    USB

    1个, USB2.0 (全速),USB数据通信

    SD存储卡

    插槽数

    1

    SD容量

    4GB ~ 32GB 标准

    RS-232

    接口数

    1个数据通信口

    LAN

    100 BASE-TX

    一般规格

    电源供应

    AC电源适配器

    工作功耗

    16W以下(AC电源适配器)

    工作温度范围

    0 ~ +40℃(湿度20 ~ 80%RH,无冷凝)

    储存温度范围

    -10 ~ +50℃(湿度20 ~ 80%RH,无冷凝)

    接地端子

    抗干扰接地端子

    外形尺寸

    465(长)*340(宽)*190(高)mm

    *不包括把手、支架或突出部分

    主机冷却

    散热片无噪自然冷却

    重量

    5kg(净重)

    抗振性

    9.8m/s2(频率10 ~ 150Hz,150 Hz,XYZ各方向)

    抗冲击

    500m/s2(作用时间11ms)

    电磁兼容

    符合GJB3947A-2009中3.9.1的要求

    交流适配器

    输入电压

    AC 100~240V

    输入频率

    50/60Hz

    输出电压

    额定16V

    输出电流

    3A

    安全标准

    PSE/CE/UL/GS

    显示单元

    产品选型

    TFT彩色液晶

    尺寸

    7寸

    显示亮度

    300(CD)

    亮度调节

    10%~100%



    DSA-640系列 动态信号分析仪

    产品清单

    主机

    通道数

    产品型号

    2通道

    DSA-642

    4通道

    DSA-644

    软件(可选)

    选件名称

    选件描述

    功能描述

    K01

    扫频分析

    线性、对数扫描;激励信号源跟踪

    K02

    阶次跟踪分析

    阶比分析,等比跟踪分析,等宽跟踪分析,定频跟踪分析,时间跟踪分析

    K03

    实时倍频程分析

    1/1与1/3阶次类型,瞬时值,实时Max值,功率平均值,功率总和值等

    K04

    录播功能

    实时波形录制与回放

    K05

    远程控制功能

    SCPI指令集实现远距离控制

    硬件(可选)

    选件名称

    选件描述

    功能描述

    B01

    精密任意波形源

    白噪声,粉红噪声,随机噪声,正弦波、线性调频

    B02

    通信单元

    以太网、串口

    B03 数据存储单元 SDHC存储卡 4GB~32GB(容量)

    B04

    1/f噪声测试系统

    SDHC存储卡 4GB~32GB(容量)含超低噪声前置放大器

  • DSA-640系列:
    DSA-642;DSA-644
