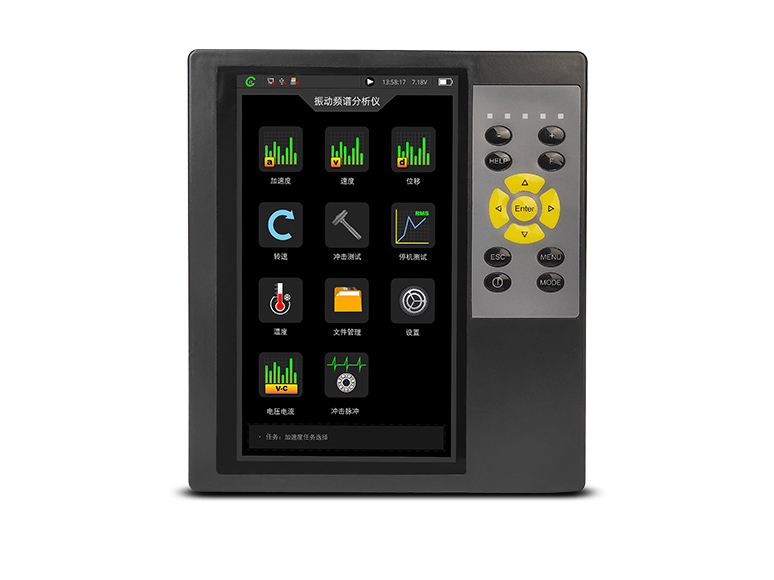

VSA-620便携式手持振动频谱分析仪 振动分析及动平衡测试仪器

振动分析及动平衡测试仪器,应用于船舶、热机等领域
·  多功能:时域频域分析、包络谱分析、相位测试、冲击测试、启停机测试、温度、应变测试;
·  宽动态:具有24位A/D精密前端单元,可实现超过135dB的频域动态范围;高灵敏度采集和数据记录;
·  快速交互操作:按键LED指示灯,功能按键丰富; 输入通道隔离:所有信号输入通道都是独立且隔离的;
·  工业通信接口:双通道同步测量BNC接口、多种端子航插;方便连接多种类型的传感器及数据传输;
·  防尘与防水(IP65 ):防水外壳和外罩双重保护;

・ CIT®品牌自主研发,质量保障,售后无忧 ・

索取报价 >
  •  VSA-620系列 振动频谱分析仪

    仪器概述

    VSA-620振动频谱分析仪是振动分析及动平衡测试的主要仪器,有机整合 了任意信号产生、信号精密采集、信号多域分析和处理等多种功 能,能在时域、频域、相关域上分析多通道被测电信号的物理特征。

    VSA-620是一款高性能、功能齐全的手持振动频谱分析仪,具有时频域分析、振动加速度-速度-位移分析、包络谱分析、起动机测试、转速计、Pt100和热电偶测温、冲击测试波特图分析等等功能,此外内置任意频率脉冲发生器,数据采集和SD卡存储,串口和网口等通信接口,是噪声和振动分析、模态分析以及声学测试的主要测试仪器。



    应用范围

    旋转机械振动分析、声学测量和分析、动平衡测试、环路频域特性分析、远程在线分析等应用。

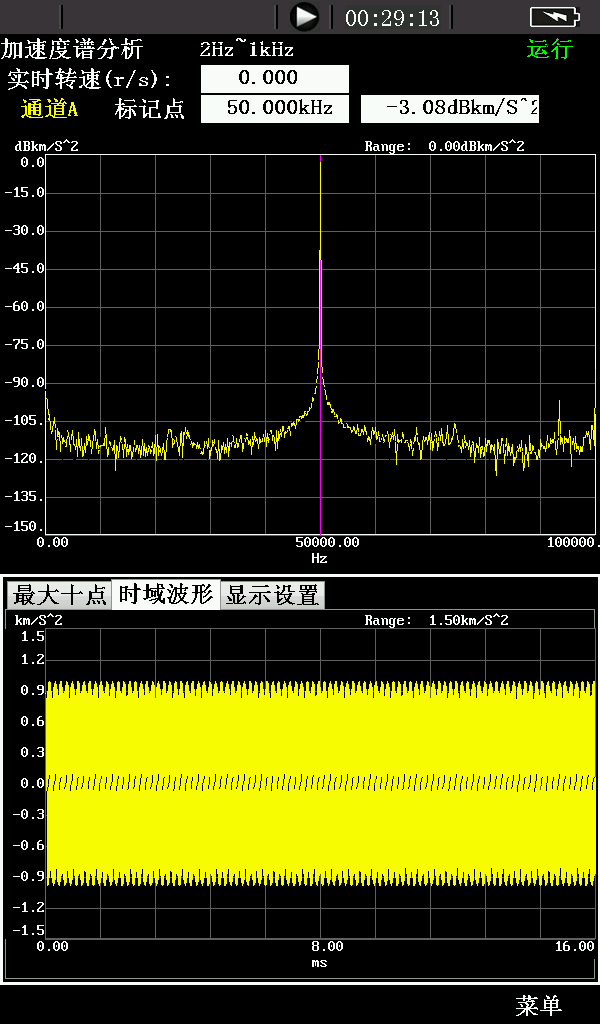

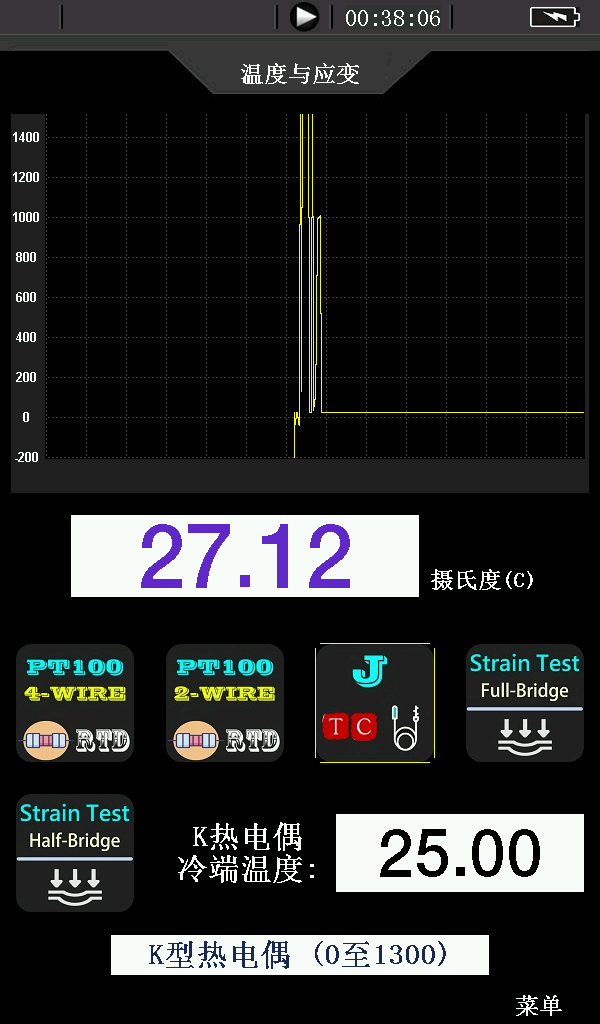

    加速度谱分析                             温度界面

    功能特性

    ·  多功能:时域频域分析、包络谱分析、相位测试、冲击测试、启停机测试、温度、应变测试;

    ·  宽动态:具有24位A/D精密前端单元,可实现超过135dB的频域动态范围;高灵敏度采集和数据记录;

    ·  快速交互操作:按键LED指示灯,功能按键丰富; 输入通道隔离:所有信号输入通道都是独立且隔离的;

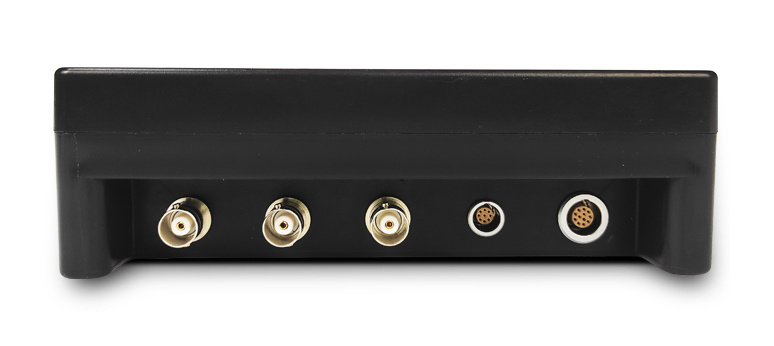

    ·  工业通信接口:双通道同步测量BNC接口、多种端子航插;                           方便连接多种类型的传感器及数据传输;

    ·  防尘与防水(IP65 ):防水外壳和外罩双重保护;



    产品文档 下载(PDF文件): · 产品单页.pdf · 产品手册/选型指南.pdf



    型号和主要指标



    参数

     述

    型号

    输入通道数

    2通道

    输入单元

    输入信号插座

    BNC(C02型)

    输入方式

    单端或差分

    独立绝缘

    各通道独立绝缘

    输入阻抗

    1MΩ±0.5%,小于100pF

    信号耦合

    DC或AC(0.6Hz ~ 3dB±10%)

    传感器电源(IEPE)

    由输入信号插座(BNC)供传感器恒流+24V/4mA

    断线检测

    使用IEPE功能时,进行传感器连接电缆断线检测

    Max输入电压

    AC 42Vpk(84Vpp)(50Hz)

    输入电压量程

    -60dBVrms ~ +28dBVrms

    频率范围

    DC ~ 102.4kHz

    A/D转换

    24位

    动态范围

    130dB以上

    幅度平坦度

    ±0.1dB(校准后典型值:0.04 dB)

    高次谐波失真

    <-80dBc

    满量程精度

    ±0.05dB(FFT:1kHz)

    幅度线性度

    ±0.025%(满量程)

    通道间串扰

    小于-142dB(典型值)

    通道间增益精度

    ±0.05dB

    通道间相位精度

    ±0.5deg(256Hz,102.4kHz扫宽)

    外部采样输入

    输入信号插座

    航空插头

    输入电压范围

    ±30Vpk

    输入阻抗

    30kΩ

    信号耦合

    AC/DC

    检测电平

    -15V ~ +15V

    检测沿

    +(上升沿)或-(下降沿)

    输入频率范围

    0 ~ 400kHz

    外部触发输入

    输入信号插座

    航空插头

    输入电压范围

    ±30Vpk

    输入阻抗

    30kΩ

    输入耦合

    AC/DC

    检测电平

    -15V~+15V

    检测沿

    +(上升沿)或-(下降沿)





    迟滞电平

    任意设定(初始状态0.5V,范围0.025V~24V)

    输入频率范围

    0~400kHz

    分析单元

    频率分析量程

    97.7mHz ~ 102.4kHz

    频率精度

    ±0.001%(±10ppm)

    采样频率

    分析量程的2.56倍频率 (内部采样时钟的频率)

    采样点数/分析点数

    采样点数

    分析点数

    256

    100

    512

    200

    1024

    400

    2048

    800

    4096

    1600

    窗口功能

    矩形,汉宁,平顶,指数窗,强迫窗

    FFT实时解析能力

    102.4kHz/(2通道)(内部采样:帧长2048点以下时)

    平均功能

    平均设置次数

    1~10000次

    次数平均停止平均

    时域

    求和平均/指数平均(时间同步求和平均)

    频域

    求和平均/指数平均/峰值保持/减法平均(差分谱)/扫描平均/傅里叶平均/Max值保持

    幅度域

    求和平均

    触发功能

    触发电平

    -15V~+15V(电压量程)可通过振幅单位进行触发值设定

    触发点位

    ±8191

    触发模式

    连续/单次

    触发信号

    CH1~CH4/外部触发信号

    检测沿

    /-/± (内部触发)

    FFT运算

    32位浮点,滤波64位浮点(IEEE 754标准)

    通信接口

    USB

    1个, USB2.0 (全速),USB数据通信

    SD存储卡

    插槽数

    1

    SD容量

    4GB ~ 32GB 标准

    RS-232

    接口数

    1个数据通信口

    LAN

    100 BASE-TX

    一般规格

    电源

    AC电源适配器

    工作功耗

    16W以下(AC电源适配器)

    工作温度范围

    0 ~ +40℃(湿度20 ~ 80%RH,无冷凝)

    储存温度范围

    -10 ~ +50℃(湿度20 ~ 80%RH,无冷凝)

    一般规格

    外形尺寸

    180(长)*160(宽)*48(高)mm

    主机冷却

    自然冷却

    重量

    1kg(净重)

    抗振性

    9.8m/s2(频率10 ~ 150Hz,150 Hz,XYZ各方向)

    抗冲击

    500m/s2(作用时间11ms)

    电磁兼容

    符合GJB3947A-2009中3.9.1的要求

    交流适配器

    防水防尘等级

    IP65等级

    输入电压/频率

    AC 100~240V

    输出电压/电流

    额定16V

    安全标准

    PSE/CE/UL/GS

    显示单元

    产品选型

    TFT彩色液晶

    尺寸

    7寸

    显示亮度

    300(CD)

    亮度调节

    1%~100%



    订货信息

    VSA-620 振动频谱分析仪

    产品清单

    型号

    产品名称

    VSA-620

     振动频谱分析仪

    软件(可选)

    选件名称

    选件描述

    功能描述

    K01

    扫频分析

    线性、对数扫描;激励信号源跟踪

    K02

    录播功能

    实时波形录制与回放

    K03

    远程控制功能

    SCPI指令集实现远距离控制

    硬件(可选)

    选件名称

    选件描述

    功能描述

    B01

    信号源单元

    任意频率方波信号

    B02

    通信单元

    以太网,100BASE-TX

    B03

    数据存储单元

    SDHC存储卡 4GB~32GB(容量)
