DG600系列数字延迟脉冲信号发生器 6/12/18多路同步输出任意延迟脉冲信号 独立脉冲
· 支持外部触发：它可以在上升沿触发，其阈值范围超过1V，插入延迟小于200ns（典型值）。外触发信号可达10MHz；
· 支持时钟源输入与输出：可用10MHz外部时钟源使DG600内部时钟与外部基准同步。可用内部10MHz的输出接口，以使外部仪器与DG600同步；
· 支持多种接口：RS-232接口、RS-485接口、LAN （TCP/IP连接）接口，连接到DG600系列主机，用于远程控制；
-

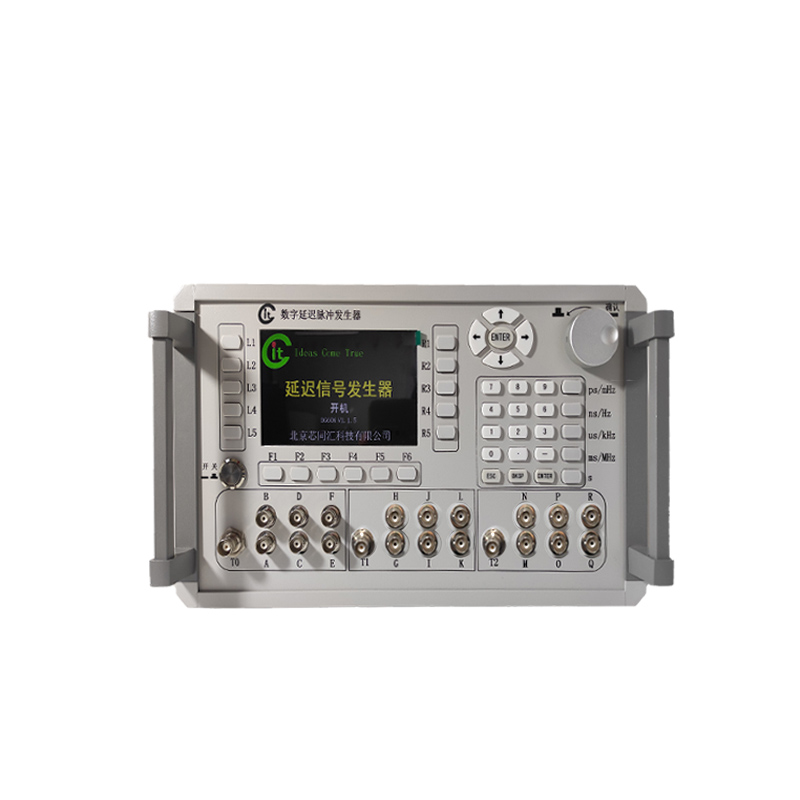

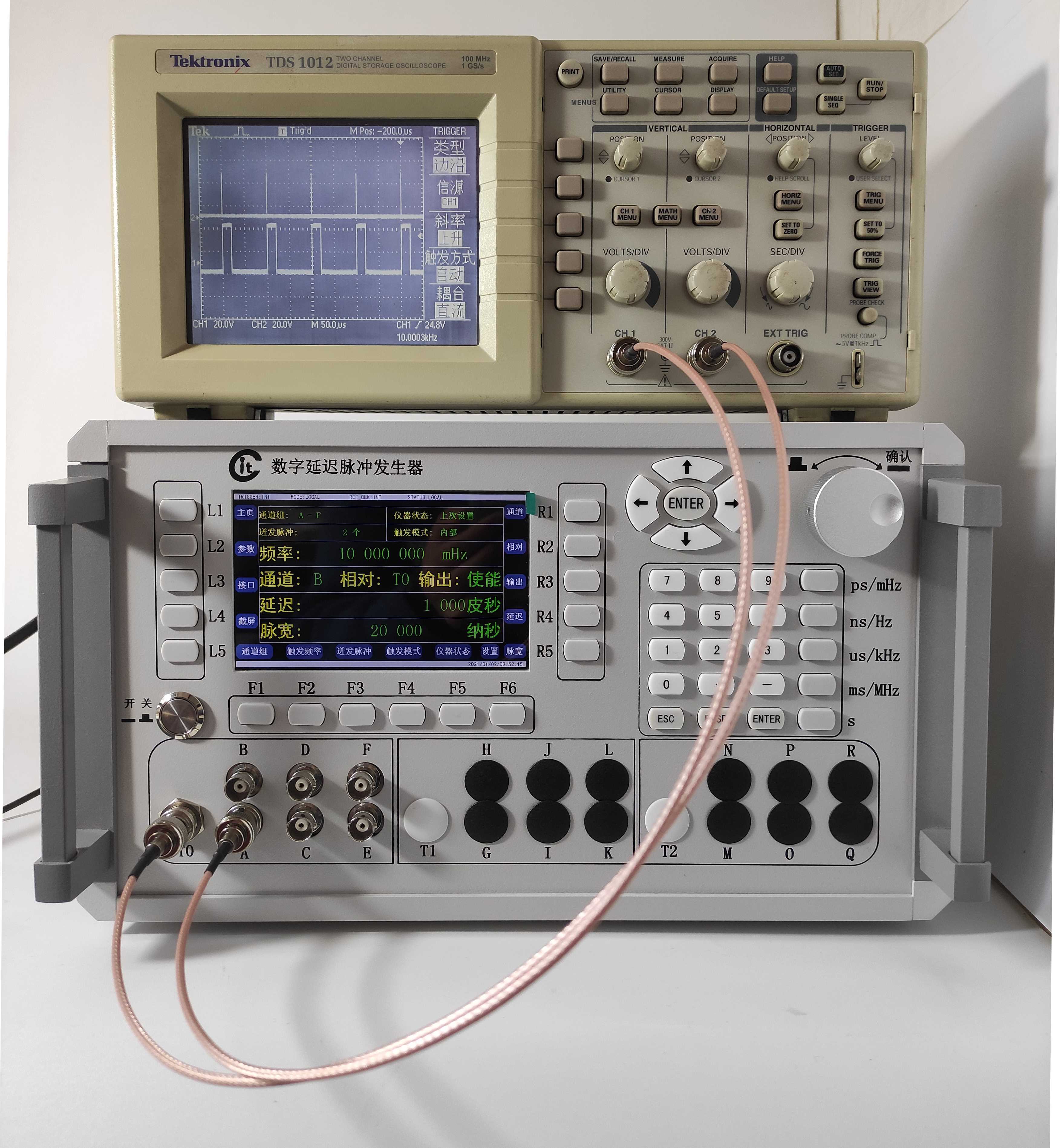

DG600系列 数字延迟脉冲信号发生器
仪器概述
DG600系列延迟发生器是一种精密的多通道（6路/12路/18路）数字延迟脉冲信号发生器，可以多路同步输出任意延迟脉冲信号，分辨率为200ps（本系列产品）； DG600在内部生成6个（12个、18个）用户定义延迟的脉冲信号，产生18路延迟信号分别为：A，B，C，…，S，延迟信号范围为:内部触发5s、外部触发27s，精度为200ps，所有通道脉冲信号上升沿和下降沿小于3ns；提供基准输出T0通道，T0输出在t=0时有效，并保持有效。 内部速率发生器可以产生200mHz至10MHz触发信号。发生器使用分数PLL生成触发信号，其脉冲间均方根抖动小于100ps。
应用范围
应用于高速摄影、皮秒激光计时系统、仪器触发、锁模激光器、触发弹道测试、延迟和门控、精密脉冲应用、测距、 同步多通道触发、ATE应用、雷达/激光雷达测试、控制前端、主/从多设备间同步、Q开关、氙灯、PIV。
多台设备级联
功能特性
· 支持迸发模式：用户能够通过单个触发来生成延迟周期的突发。用户可以配置从触发到第N个突发延迟周期的延迟，延迟周期之间的周期以及每个突发的延迟周期数；
· 支持外部触发：它可以在上升沿触发，其阈值范围超过1V，插入延迟小于200ns（典型值）。
外触发信号可达为10MHz；
· 支持时钟源输入与输出：可用10MHz外部时钟源使DG600内部时钟与外部基准同步。可用内部10MHz的输出接口，以使外部仪器与DG600同步；
· 支持多种接口：RS-232接口、RS-485接口、LAN （TCP/IP连接）接口，连接到DG600系列主机，用于远程控制；
技术文档 下载（PDF文件）： · 产品单页.pdf · 用户手册.pdf · 产品手册或选型指南.pdf 型号和主要指标
型号
DG606
DG612
DG618
6路延迟信号输出
12路延迟信号输出
18路延迟信号输出
A、B、C、D、E、F（通道组 A –F ）；
A、B、C、D、E、F（通道组 A –F ）；G、H、I、J、K、L（通道组 G –L ）；
A、B、C、D、E、F（通道组 A –F ）；G、H、I、J、K、L（通道组 G –L ）；M、N、O、P、Q、R（通道组 M –R ）；
延迟
通道
6 / 12 / 18 个独立的脉冲输出(延迟位置、脉冲宽度均可控)
范围
0 ~ 5秒 （内部触发）
0 ~ 27秒（外部触发）
分辨率
200皮秒
精度
T0至通道 A –F 组内：≤200 皮秒+（时基误差×延时）;
T0至通道 G–L / M –R 组内：≤5 纳秒+（时基误差×延时）;
备注：通道组 A - F，有 A / B / C / D / E / F ;
通道通道组 G - L，有 G / H / I / J / K / L ;
通道通道组 M - R，有 M / N / O / P / Q / R 通道;
脉宽
通道
6 / 12 / 18 个独立的脉冲宽度可控信号。
范围
20纳秒
分辨率
1纳秒
抖动
≤200皮秒 （典型值）
环境温度
（+20°C至+30°C）
时基
外部时基：10MHz 内部时基：10MHz ± 0.1ppm，方波，3Vpp ，50Ω阻抗，短稳10-8
外部触发
频率
1mHz
外部触发到任何输出
延时<200微秒（典型值）
阈值
1 V
内部速率发生器
触发模式
连续、单点、迸发
频率
200mHz ~ 10MHz
分辨率
1 Hz ~ 10 MHz: 1 Hz 步进
200 mHz ~ 1 Hz: 1 mHz 步进
抖动（RMS）
<70ps（内部 10MHz/N触发速率）
短脉冲串发生器
第一个脉冲到T0触发
范围
0 ~ 5s（内部触发）
分辨率
200 ps
短脉冲串个数
1 ~ 255个
脉冲宽度可变
20纳秒 ~
输出
扩展：
（T0，A，B，C，D，E，F，G，H，J，K，L，M）可扩展为18路
输出阻抗
50Ω
上升时间
<5ns
输出幅度
4Vpp
抖动
内触发模式
通道组内相对T0抖动
<200ps
通道组外相对T0抖动
<5ns
外触发模式
通道组内相对T0抖动
<200ps
通道组外相对T0抖动
<5ns
备注：A/B/CD/E/F 为通道组 A - F，G/H/J/K/L/M 为通道组 G - M
显示
分辨率
TFT 800×480
尺寸
5寸
仪器接口
脉冲接口
BNC（6/12/18路）标准T0输出口
时钟接口
BNC (输入与输出)
外部触发接口
BNC(输入)范围1MHz ~ 10MHz
SD卡接口
TF（Micro SD）( 总容量：32 G )
AT命令接口
TTL 串口
RS485接口
差分两线制 ( 波特率：默认115200 可更改，可设波特率2400,9600,19200,38400,57600,115200 )
以太网接口
1路RJ-45；集成 10BaseT / 100Base-T 以太网 PHY；
支持自动协商（全/半双工，10M/100M)；
外形
外形尺寸（含把手）
387*214*169mm
重量
2.5kg
环境
工作温度
-20 ～ 45°C
存储温度
-40 ～ 70°C
其它
供电
电源适配器供电（适配器不得低于 DC 12V/1A ）
功率
标配12通道 / 5 W（典型值）
保修期
1年
订货信息
DG600系列 数字延迟脉冲信号发生器
描述
订货型号
主机
6路延迟信号输出
DG606
12路延迟信号输出
DG612
18路延迟信号输出
DG618
标配
适配器
备注
AT :AT串口模块（可以用电脑控制仪器，方便二次开发使用，支持AT命令）
-
DG600系列：DG606；DG612；DG618
