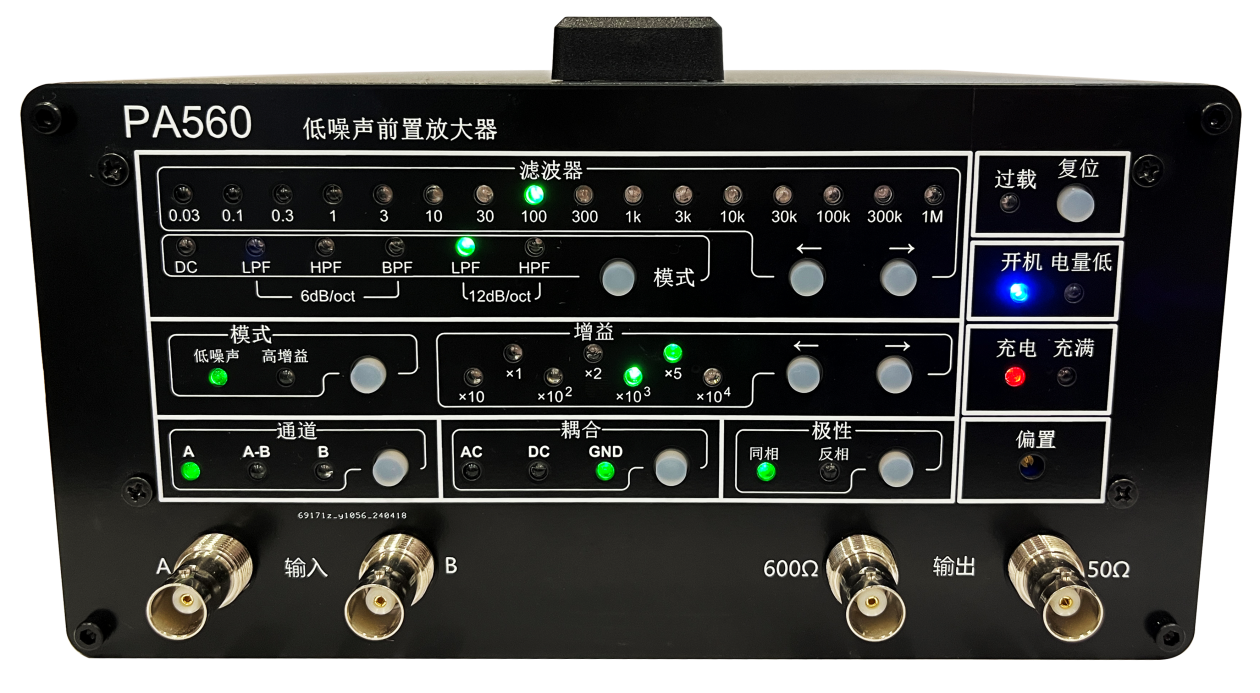

PVA560 低噪声电压前置放大器

3 nV/√Hz输入噪声(典型值)
1 MHz最大带宽
1/f噪声低转角频率:10Hz
可变增益范围:1至50000(1-2-5模式)
交流或直流耦合
两种可配置带宽滤波器(低通/高通)
差分或单端输入外部供电或电池供电

・ CIT®品牌自主研发,质量保障,售后无忧 ・

索取报价 >
  • 低噪声电压前置放大器

    PVA560是一种高性能、低噪声的电压前置放大器。PVA560的可变增益设置,可放大频带内nV到mV级的微弱信号,且可配置不同带宽,适用于包括:低温测量、芯片低频噪声测量、传感器检测、光电检测、音频和振动等领域内的广泛应用。PVA560可以配合其他仪器联合使用,比如:示波器、锁相放大器、波形记录仪、动态信号分析仪或频谱仪。

    应用范围

    在低温测量、芯片低频噪声测量、传感器检测、光电检测、音频和振动工程等中广泛应用。

    功能特性

    多功能:输入通道设置、输入耦合设置、输出极性设置、增益模式设置 、 增益设置、滤波器模式设置、滤波器截止频率设置;

    快速交互操作:按键LED指示灯,功能按键丰富;

    输入通道隔离:所有信号输入通道都是独立且隔离的;

    工业通信接口:标准串口 RS232 逻辑电平;

    防尘与防水:防水外壳和外罩双重保护。



    技术文档 下载(PDF文件)

    技术文档下载: 产品单页.PDF 用户手册.pdf 产品手册或选型手册.pdf





    型号与主要参数



    指标

    参 数

    描 述



    耦合模式

    交流或直流耦合

    输入模式

    单端或差分

    输入阻抗

    100MΩ||25pF

    最大输入电平

    3Vpp

    共模抑制比

    大于90dB,从直流到1kHz

    噪声

    噪声在1kHz时低于3.3 nV/√Hz

    增益

    1到50,000(1-2-5模式,命令微调模式步进1%)

    带宽

    DC~1MHz

    平坦度

    ±0.5 dB至100 kHz(增益设置为1000)

    滤波器

    信号滤波器

    五种滤波器模式设置 LPF(6dB/oct)、BPF(6dB/oct)、HPF(6dB/oct)、LPF(12dB/oct)、HPF(12dB/oct))

    截止频率

    0.03Hz ~ 1MHz(1-3模式设置

    增益

    增益模式

    低噪声模式、高储备模式

    增益倍数

    1 ~50000(1-2-5模式设置)

    增益微调

    步进1%,例如:固定这是增益为100,通信命令控制增益为1至100

    输出

    最大输出电平

    10 Vpp(50Ω或600Ω.输出阻抗,1M欧负载)

    滤波器重置

    长时间常数滤波器可通过前面板按钮重置

    接口

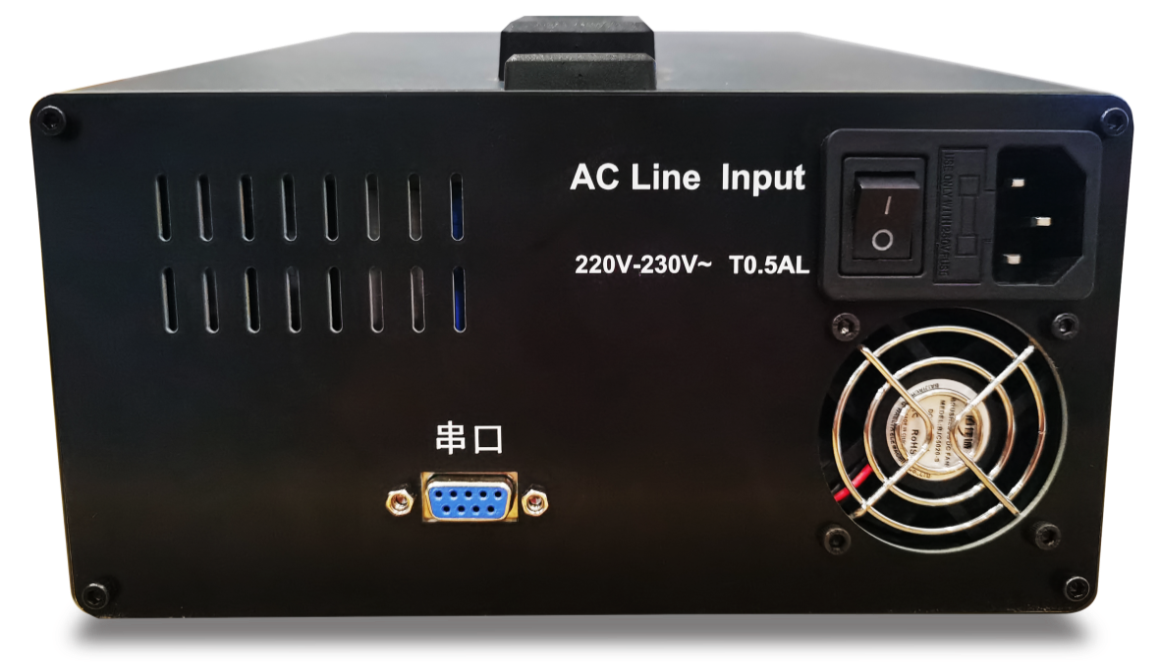

    通信接口

    标准串口RS232逻辑电平, 默认波特率:115200

    功耗

    电源功率

    充电时20W,充电时长4小时,电池供电:6 ~ 8W

    订货信息



    PVA560 低噪声电压前置放大器



    描述

    订货型号

    型号

    低噪声电压前置放大器

    PVA560

    标配

    电源适配器、BNC线
