芯同汇科技主页    专用测量仪器    CA-300系列电流分析仪    CA-300动态电流分析仪 微安级多通道通过式低功耗电流测试仪

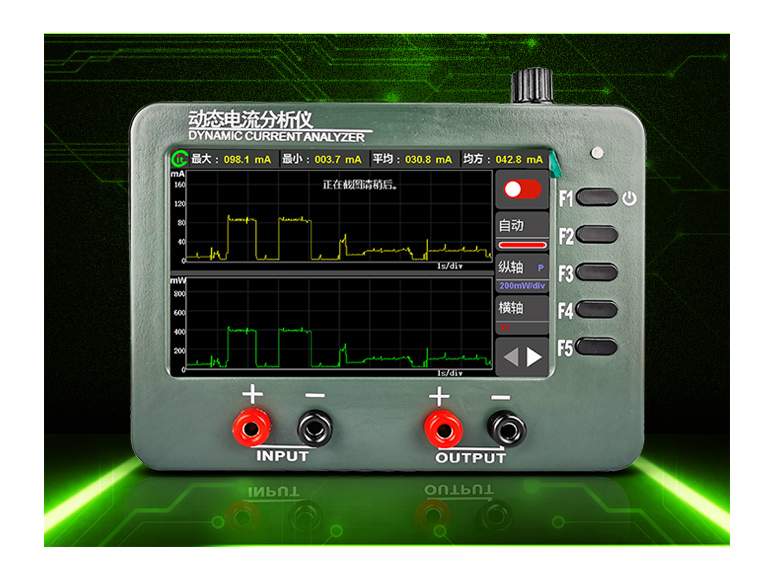

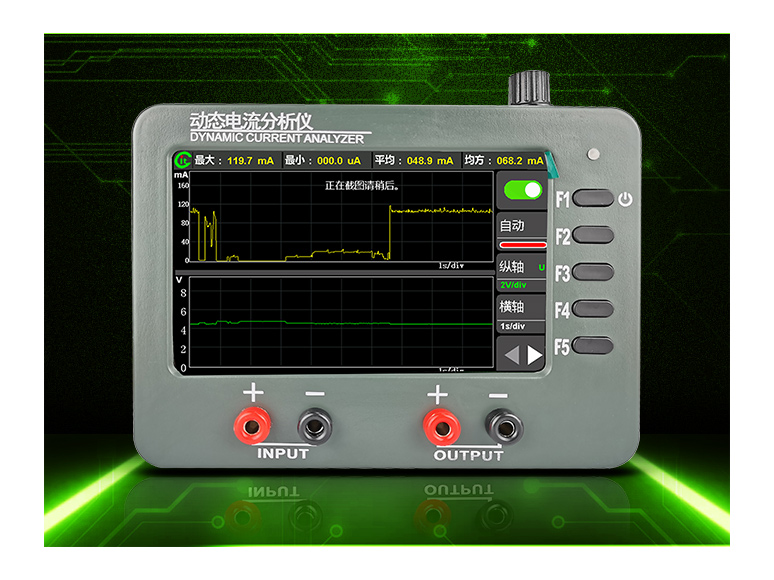

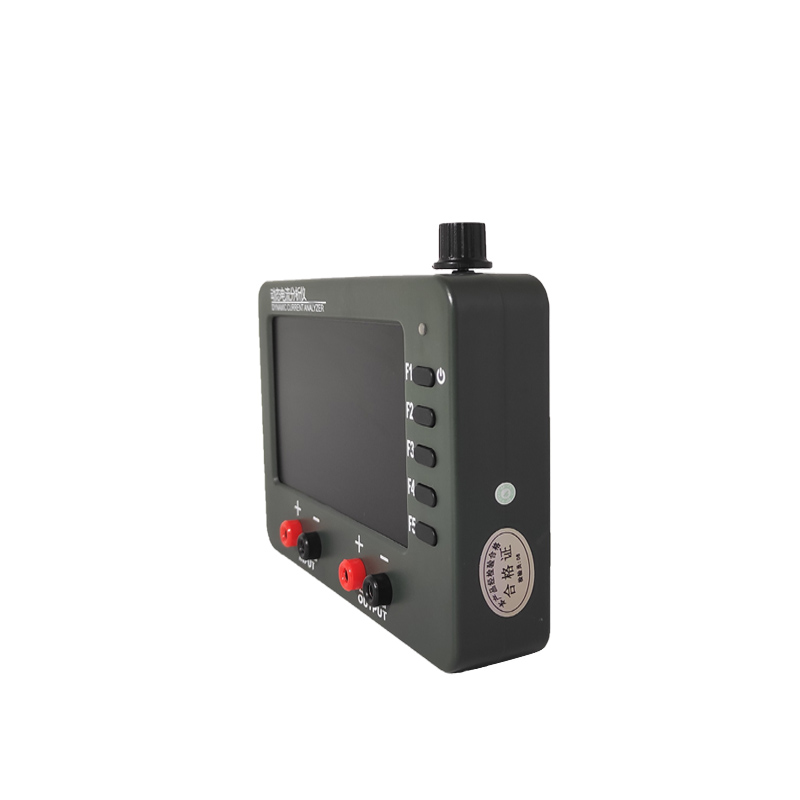

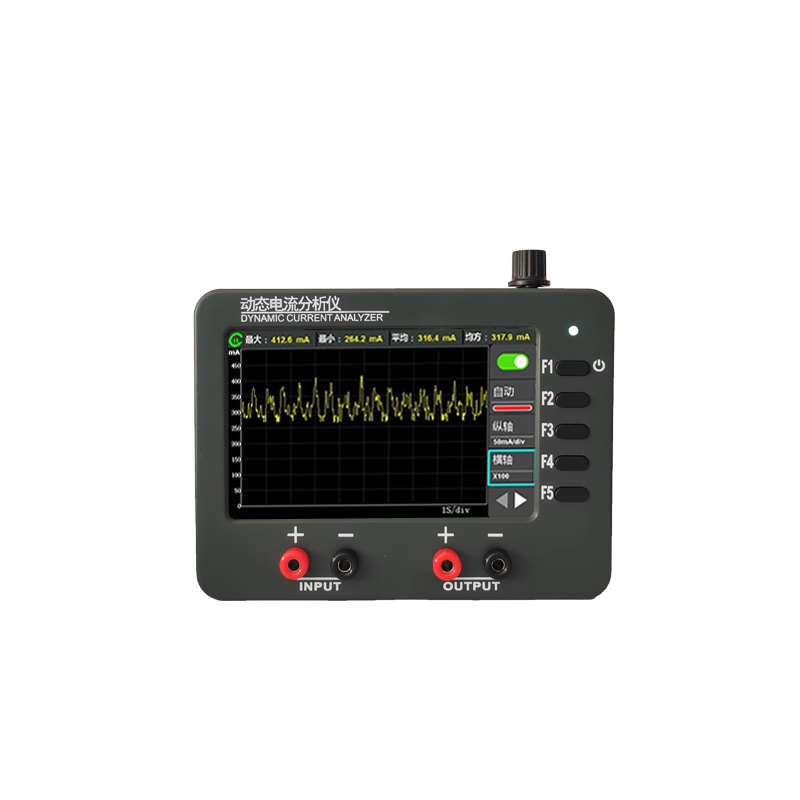

CA-300动态电流分析仪 微安级多通道通过式低功耗电流测试仪

·  1uA~3A 动态电流实时测量
·  6.4~64ksps可变采样率,16位精度
·  64k 样点存储深度 ;
·  5寸高清液晶,单双通道波形显示
·  支持远程控制与采集 类示波器操作界面

・ CIT®品牌自主研发,质量保障,售后无忧 ・

索取报价 >
  • CA300系列 动态电流分析仪

    仪器概述

    CA300系列通过式电流分析仪,解决了大动态电流范围(0.1uA~A)的实时测量问题,嵌入在电源和设备之间的通过式电流和功耗测试仪,能实时显示电流和电压波形,并动态缩放。可作为一台动态电流和功率的示波器,分析各种设备的耗电曲线,方便定位问题和故障,评估微弱功耗设备的功耗水平。

    应用范围

    1. 物联网和移动设备的设计与验证
         · 低功耗物联网设备(蓝牙、NB-IOT,LoRa,ZigBee )
         · 智能手机、平板电脑和其他移动设备(WiFi、LTE、5G)
         · 可穿戴设备(手表、眼镜、腕带)
         · 能量收集(IC、传感器、执行器)

    2. 医疗、保健设备及汽车的产品验证
         · 医疗/保健设备(传感器、起搏器、生命体征监测设备等)
         · 汽车( ECU、传感器、驱动器)

    3. 测量半导体器件特性
          非易失性内存(NVM)设备,例如:RRAM(电阻型RAM)、PCM(相变存储器)、MRAM(磁阻型RAM)以及各种新型的 NVM器件。

    4. 芯片与元件工作特性
         · MCU、SoC、FPGA、CPLD、PLC等
         · 低压IC与通用传感器
         · 电路模组,FET,PMU

    功能特性

    ·  1uA~3A 动态电流实时测量

    ·  6.4~64ksps可变采样率,16位精度

    ·  64k 样点存储深度 ;

    ·  5寸高清液晶,单双通道波形显示

    ·  支持远程控制与采集类示波器操作界面



    产品文档 下载(PDF文件): · 用户手册CH.pdf · 用户手册EN.pdf · 产品手册或选型指南.pdf



    型号和主要指标



    参数

    描述

    测量指标

    电压范围

    DC 0-15V

    DC 0-18V

    电流范围

    1uA-3A

    0.5uA-3A

    电流测量精度

    1uA-50uA

    5%±0.2

    50uA-2mA

    5%±0.2

    2mA-80mA

    5%±0.2

    80mA-3A

    5%±0.2

    电压测量精度

    3%±0.3

    测量通路压降

    低于100mV

    水平

    采样率范围

    6.4 kSa/s~64 kSa/s

    (CA-330系列低至0.3 kSa/s)

    波形内插

    三次spline插值

    存储深度

    64k pts(电流通道)

    时间刻度

    10ms/div~1s/div (1-2-5倍)

    垂直

    模拟数字转换器(A/D)

    16 bit采样率,5通道同步采样

    灵敏度范围

    电流

    400mA/div~1uA/div(线性)20dBA/div~1dBA/div (对数)

    电压

    4V/div~20mV/div

    功率

    8W/div~1uW/div

    偏移范围

    电流

    上限 4A (线性)

    下限 0A(线性)

    上限 30dBA(对数)

    下限 -150dBA(对数)

    电压

    上限 16V

    下限 0V

    功率

    上限 32W

    下限 0W

    响应带宽

    20kHz

    触发(仅电流通道)

    触发范围

    2uA~2.9A

    触发类型

    内触发(上升沿,针对周期电流信号)

    远程

    AT串口编程

    支持(CA-320PRO,CA-330PRO)

    显示

    类型

    TFT LCD (5寸)

    分辨率

    800×480

    显示颜色

    1600万(24bit)

    色彩模式

    RGB

    尺寸

    5寸

    屏保(仅CA-330系列)

    图片格式

    JPG、GIF、BMP(24位)

    SD卡

    截图功能

    支持(1000张,CA-330系列)

    波形记录与回放

    支持(CA-330Pro)

    容量

    16GB(CA-330系列)

    外形

    外形尺寸

    150*110*30mm

    环境

    工作温度

    -20 ~ 45°C

    存储温度

    -40 ~ 70°C

    海拔高度

    工作状态(3,000米以下)

    非工作状态(15,000米以下)

    其它

    供电

    9V/1A(适配器)

    功耗

    低于3.2W

    保修期

    1年



    CA-300 系列 各型号功能对比



    CA-320

    CA-320Pro

    CA-330

    CA-330Pro

    电流测量范围

    10uA-3A

    1uA-3A

    0.5uA-3A

    0.5uA-3A

    电流测量分辨率

    1uA

    1uA

    0.1uA

    0.1uA

    电压输入范围

    0.6-15V

    0.6-15V

    0.6-18V

    0.6-18V

    远程控制

    ×

    ×

    单通道触发

    ×

    ×

    坐标轴切换

    ×

    ×

    双通道显示

    ×

    ×

    ×

    背景与屏保显示

    ×

    ×

    波形记录与回放

    ×

    ×

    ×



    订货信息

    CA-300系列动态电流分析仪



    描述

    订货号

    型号

    CA-320 (15V-1uA)

    CA-320

    CA-320Pro (15V-0.1uA)

    CA-320Pro

    CA-330 (18V-1uA)

    CA-330

    CA-330Pro (18V-0.1uA)

    CA-330Pro

    标配附件

    电源适配器

    ——

    红、黑测试钩,香蕉头转US线

    ——

  • CA-300系列:
    CA-320;CA-320Pro;CA-330;CA-330Pro
